Raupenarbeitsbühne SAB AR-66 mit Raupenfahrwerk

Zwar das kleinste Modell in der Klasse aber vor allem im Innenbereich eine beliebte Ausführung. Durch die geringen Abmaße kommt diese Arbeitsbühne/Raupenbühne durch schmale Durchgänge und kann daher an vielen "Ecken" tätig werden.

Arbeitshöhe bis 6,8 m / Plattformgröße: 0,78 m x 1,9 m / Tragfähigkeit: bis 300 Kg

SAB AR-66

Eine Raupenarbeitsbühne mit allen Vorteilen der A-Serie mit der Besonderheit des Raupenantriebes, der mit geringer Flächenbelastung und hoher Steigfähigkeit punktet. Kleine und wendige Raupenbühne - schlanke Dimensionen und daher vielseitig einsetzbar. Starker Partner vor allem im Innenbereich!

Vorteile Arbeitsbühnen, Raupenbühnen SAB AR mit Raupenantrieb

  • Raupenbühne entspricht DIN 18032 zugelassen für Sportböden mit Grenzbelastung von < 5 kN/m2.
  • geeignet für sämtliche Gebäudeböden aufgrund der geringen Flächenbelastung.
  • Raupenketten nicht markierend - kein sichtbarer Gummiabrieb auf Hallenböden!
  • Spurbreite der Raupenarbeitsbühne/Arbeitsbühne von 0,83 m hydraulisch verbreiterbar auf 1,30 m - hohe Standsicherheit!
  • Arbeitshöhe bis 10,50 m
  • Alle Modelle mit Außenzulassung
  • Komfortable Bedienung mit höchster Sicherheit
  • Raupenbühne ist international patentrechtlich geschützt

Arbeitsbühnen nach Ihren Anforderungen

Arbeiten bei eingeschränktem Platzbedarf, in extremen Arbeitshöhen, auf größeren Arbeitsplattformen, auf besonderen Bodenoberflächen welche größeren Punktbelastungen von Scherenbühnen nicht standhalten. Die Weiss GmbH Technologie für Fahr- und Hebebewegungen produziert in Kleinserien Arbeitsbühnen individuell zugeschnitten auf Ihre Anforderungen.

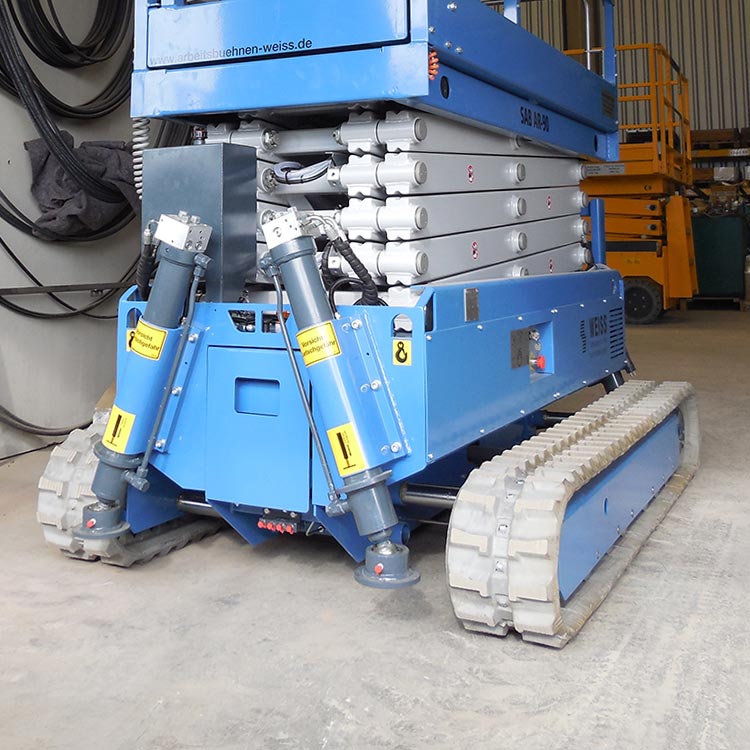

Raupenarbeitsbühne SAB AR-99

Untergrund

Der Einsatz von Arbeitsbühnen auf Untergründen, die der Punktbelastung von herkömmlichen Geräten nicht standhalten können, kann mit einer Raupenbühne realisiert werden. Vor allem im Innenbereich auf Sportböden oder auch besonderen Steinbelägen kommen die Raupenarbeitsbühnen mit ihrer gewichtsverteilenden Raupenkette zum Einsatz. Auch im Außenbereich zeigt die Raupenarbeitsbühne beim Überwinden von unwegsamem Gelände ihre besonderen Fähigkeiten.


Umgebung

Spezielle Arbeitsumgebungen fordern ihren Tribut auch beim Einsatz des Equipments. Die verschiedenen Sicherheitsstandards bei der Nutzung müssen auch für Scherenbühnen oder Transportgeräte umgesetzt werden. Dies können besondere Temperaturbereiche oder -schwankungen sein, Reinraumumgebungen oder Anforderungen bezüglich Kollisionsschutz oder Ex-Schutz-Standards.


Platzbedarf

In allen Bereichen der Produktion werden die Dimensionen optimal geplant um einen optimalen Einsatz von Produktionsfaktoren gewährleisten zu können. Beispielsweise in der Lagerlogistik steht die bestmögliche Nutzung der vorhandenen Flächen im Vordergrund - was sich wiederum in den Anforderungen der eingesetzten Fahrzeuge, Arbeitsbühnen oder Transportgeräten wiederfindet. Ob schienengeführt, sensorgesteuert oder mit geringem Wendekreis - für unsere Kunden finden wir eine passende Lösung!


Technische Daten Raupenarbeitsbühnen SAB AR-66

Arbeitshöhe der Raupenbühne 6,7 m
A.Plattform ausgefahren 4,7 m
B.Plattform eingefahren 1,05 m
C.Plattform – Geländerhöhe 1,1 m
D.Durchfahrtshöhe 2,14 m
E.(Geländer heruntergeklappt) 1,69 m
F.Plattformgröße 0,83 m x 1,9 m
G.Plattformerweiterung 0,8 m
H.Gesamtbreite/H1 der Raupenarbeitsbühne 0,83 m/1,3 m
I.Gesamtlänge/mit Abst. (1) 2,10 m/2,40 m
J.Standfläche je Seite 1,6 m x 0,23 m
K.Bodenfreiheit 80 mm
Tragfähigkeit Innenbereich 300 kg, 2 Pers.
Tragfähigkeit Außenbereich 200 kg, 1 Pers.
Tragfähigkeit der ausschiebbaren Plattform 200 kg
Maximale Neigung 2,5 Grad
Gesamtgewicht/mit Abst. der Raupenbühne 1.590 kg/1740 kg
Hebe-/Senkzeit 25/26 sec.
Geschwindigkeit, eingefahren 0 – 4 km/h
Geschwindigkeit, ausgefahren 0 – 1 km/h
Steigfähigkeit 100 %/45 Grad
Steuerung proportional
Antrieb der Raupenarbeitsbühne elektr./hydr.
Wenderadius innen/außen 360 °
Gummikette 230/72/56
Batterie 24 V (8x6 Volt DC) GiS 200 Ah/5h, GiS 240 Ah/20h
Batterieladegerät 30 A
Optional Hydraulische Abstützung für Geländeeinsatz

(1) Länge inklusive Leiter
(2) max. Steigfähigkeit nur mit Sicherung der Maschine

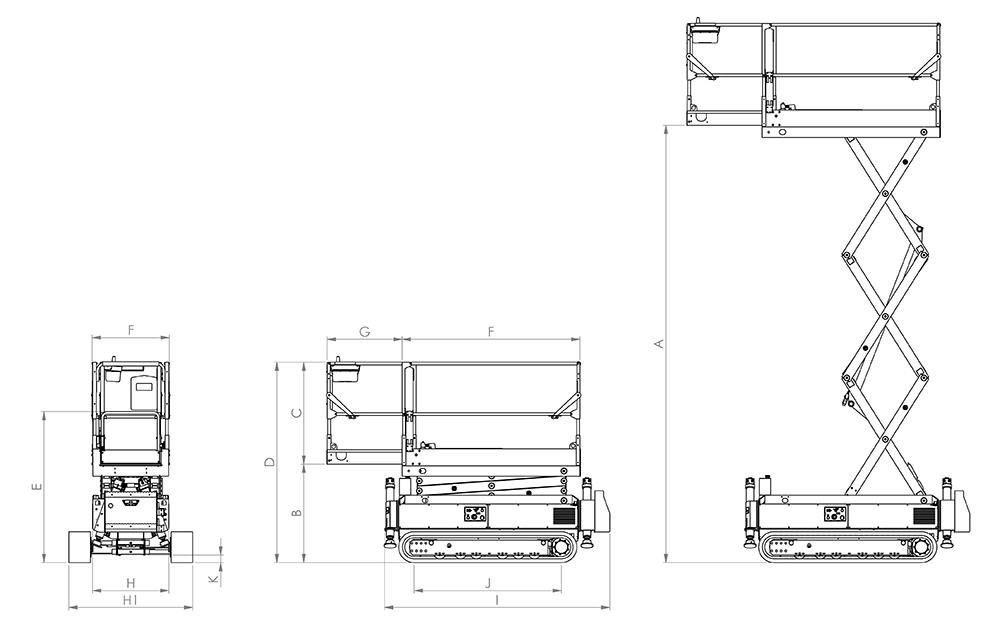

Skizze Raupenarbeitsbühne SAB AR
Skizze Raupenarbeitsbühne SAB AR
